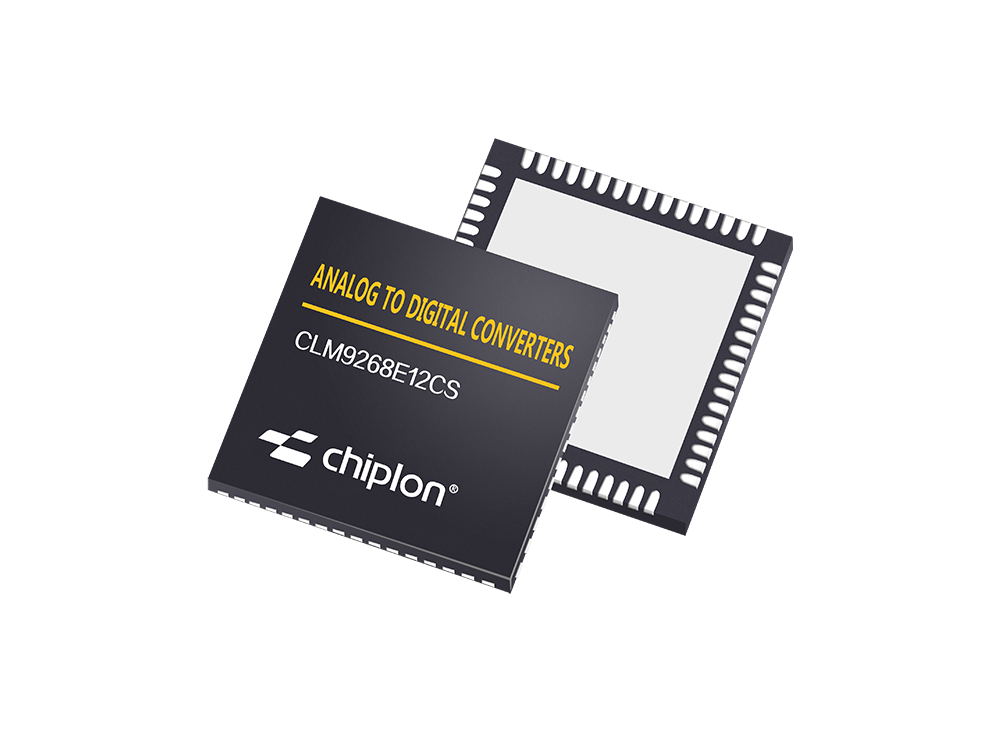

CLM9268是启珑微电子推出的一款16位双通道模数转换器（ADC），采用1.8 V单电源供电，专为对性能、成本、尺寸及多功能性均有要求的通信应用场景设计，可高效满足此类场景的核心需求。该芯片内核采用多级差分流水线架构，并集成输出误差校正逻辑，从硬件层面保障转换精度。每路ADC均搭载宽带宽差分采样保持模拟输入放大器，支持用户根据实际需求灵活选择输入范围，适配更多应用场景。芯片内置基准电压源，可大幅简化外围电路设计，降低开发难度；同时配备占空比稳定器，能有效补偿ADC时钟占空比的波动，确保转换器在复杂工况下仍保持出色性能。输出端设计同样具备高灵活性：ADC输出数据可直接路由至两个外部16位输出端口，且输出格式支持1.8 V CMOS或LVDS两种模式切换。此外，芯片提供灵活的省电选项，可在非满负荷工作时显著降低功耗，契合低功耗设计需求。芯片的设置与控制编程通过三线式SPI兼容型串行接口完成，接口通用性强，便于与各类控制器连接。产品直接Pin to Pin替代国际同类产品，无需更改电路板或系统软件，实现完全兼容替代。启珑微电子自有开发的测试方案进行测试，以确保出厂产品符合甚至优于原始规格书,支持工业级（-40℃ ~ 85℃）的工作温度。对标产品：AD9268BCPZ-125

信纳比(SINAD)：

77dBFS（fin=6MHz@125MSPS）

76dBFS（fin=70MHz@125MSPS）

无杂散动态范围(SFDR)：

89dBc（fin=6MHz@125MSPS）

87dBc（fin=70MHz@125MSPS）

低功耗： 680mW (125MSPS)

1.8V 模拟供电

1.8V 数字输出供电

片内基准电压源和采样保持电路

可配置 CMOS 或LVDS 输出

通信

分集无线电系统

多模式数字接收器

I/Q解调系统

智能天线系统

超声设备
